产品特点

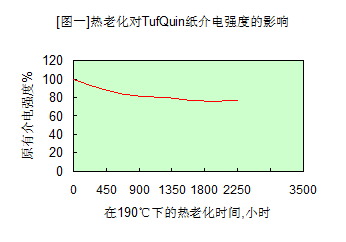

TufQUIN 110绝缘纸的主要成分是无机材料，因而具有良好的耐热性。它在190℃下长期受热仍能基本保持其原有的介电强度，数据见［图一］。
TufQUIN 110绝缘纸中含有的有机纤维显著提高了纸页的坚韧性，抗撕力，抗张强度和延伸率。从而使其适于绕包导线，特别是用作干式变压器的铜，铝导线绝缘。
TufQUIN 110绝缘纸吸湿性小，水分含量低，即使在高湿度下也不易吸收水分。例如，厚度0.13mm的TufQUIN 110绝缘纸的吸湿率在1.0%以下，而有机绝缘纸则超过2.2%，受潮后的水分含量只有1.5%，而同类有机绝缘纸高达6.3%，这一特性非常有利于绝缘处理，可以简化浸渍前的预烘工艺，提高受潮后的尺寸稳定性。
TufQUIN 110绝缘纸导热性优良。例如，厚度0.25mm的TufQUIN 110纸的导热率为0.184w/m-K，而同样厚度的有机耐热绝缘纸只有0.115w/m-K。TufQUIN 110纸约高60%。数据见［图二］。这对于提高电机电器绝缘结构的散热性，从而降低其温升，延长其寿命和提高其能效具有重要意义。
TufQUIN 110纸页由无机／有机超细纤维构成，因而具有良好的吸漆性能，并且与所有常用浸渍漆相容。从而便于浸漆，易于形成气隙少，粘合良好的绕组，从而能进一步提高其导热性和绝缘性。
ＵＬ认证
TufQUIN 110耐热绝缘纸业经UL按照UL-1446《绝缘系统评定标准-通则》进行热老化评定，确定适于在180℃,以下等级的绝缘系统中用作主要绝缘材料。UL认证类目：OBJS2,档案号:E-65007,此认证也被UL确认符合IEC 85文件《电气绝缘耐热评定和定级》的要求。
产品性能
|
标称厚度 |
|
mil |
2 |
2.5 |
3 |
5 |
10 |
|
|
|
mm |
0.05 |
0.06 |
0.08 |
0.13 |
0.25 |
|
标称重量 |
|
kg/m2 |
0.05 |
0.07 |
0.08 |
0.13 |
0.29 |
|
|
|
lb/yd2 |
0.10 |
0.13 |
0.15 |
0.25 |
0.53 |
|
抗张强度 |
纵向 |
kN/m |
2.1 |
2.6 |
3.5 |
4.2 |
8.7 |
|
断裂延伸率 |
纵向 |
% |
10 |
12 |
15 |
19 |
18 |
|
抗撕强度 |
纵向 |
Elmendorf,g |
50 |
60 |
110 |
280 |
480 |
|
击穿电压 |
|
kV |
0.4 |
0.6 |
0.7 |
0.8 |
2.0 |
|
介电系数 |
|
23℃ |
1.9 |
2.0 |
2.2 |
2.3 |
2.7 |
|
介质损耗 |
|
23℃ |
0.13 |
0.10 |
0.10 |
0.10 |
0.10 |
|
导热性 |
180℃ |
W/m-0K |
- |
- |
0.14 |
0.14 |
0.17 |
|
吸湿量 |
|
% |
<1 |
<1 |
<1 |
<1 |
<1 |
上述性能数据按ASTM相应试验方法测定
应用范围
耐热180-200℃级干式变压器
对地绝缘，相间绝缘，层间绝缘，间隔绝缘，铁心绕包，端部填充，绕组绝缘。
耐热 F-H级电动机和发动机
绕组绝缘，槽绝缘，相间绝缘
开关绝缘
电容器层间绝缘
绕包导线
螺旋绕包绝缘管
打桩机减震材料
供货规格
TufQUIN 110耐热绝缘纸厚度范围为0.05-0.25mm，标准规格如上表。产品成卷供货，标准卷重85kg，卷径约325mm，卷宽914mm，管芯内径76mm。可按用户要求分切成带或剪裁成张供货。其他厚度产品可按用户需要协商供应。
加工储存
TufQUIN 110耐热绝缘纸能接受剪，切，冲，折等机械加工。与常用溶剂和绝缘浸渍漆相容性良好。
产品应储存在温度低于40℃，干燥的室内，防止机械损伤和日晒雨淋。储存期为一年。
