TuFR
    发布时间: 2020-12-21 10:33
TuFR
TufQuin FR(TuFR) 耐热绝缘纸由美国3M公司研制开发的阻燃型绝缘纸。它采用先进的无机/有机纤维混抄技术，以无机成分为主，因而具有良好耐热性和绝缘性，其长期工作温度在单独使用时为180℃，在绝缘系统中可达200℃。由于含有部分耐热有机纤维，因而显著提高了纸的机械强度，使其具有良好的抗张强度和抗撕强度。同时保持纸页特有的柔韧性，适形性和吸漆性。可供F、H级电机，干式变压器和其他电器用作匝绝缘，对地绝缘，层间绝缘和相间绝缘材料。
产品特点

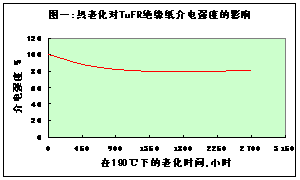

TuFR 绝缘纸的主要成分是无机材料，因而具有良好的耐热性。它在190℃下长期受热仍能基本保持原有的介电强度。数据见[图一]。
TuFR 绝缘纸中含有的有机纤维显著提高了纸页的坚韧性，抗撕力，抗张强度和延伸率。从而使其适于绕包导线，特别是用作干式变压器的铜，铝导线绝缘。
TuFR 绝缘纸吸湿性小，水分含量低，即使在高湿度下也不易吸收水分。例如，厚度0.13mm的TuFR 绝缘纸的吸湿率在1.0%以下，而有机绝缘纸则超过2.2%，受潮后的水分含量只有1.5%，而同类有机绝缘纸高达6.3%，这一特性非常有利于绝缘处理，可以简化浸渍前的预烘工艺，提高受潮后的尺寸稳定性。
TuFR 绝缘纸导热性优良。例如，厚度0.25mm的TuFR 纸的导热率为0.184w/m-k，而同样厚度的有机耐热绝缘纸只有0.115w/m-k。TuFR 纸约高61%。数据见[图二]。这对于提高电机电器绝缘结构的散热性，从而降低其温升，延长其寿命和提高其能效具有重要意义。

TuFR 纸页由无机/有机超细纤维构成，因而具有良好的吸漆性能，并且与所有常用浸渍漆相容。从而便于浸漆，易于形成气隙小，粘合良好的绕组，从而能进一步提高其导热性和绝缘性。

产品性能

标称厚度

mm

0.054

0.076

0.127

0.178

0.254

mil

2

3

5

7

10

标称重量

g/m2

46

92

146

184

320

lb /yd2

0.085

0.17

0.27

0.34

0.59

　抗张强度　　纵向

kN/m

2.3

4

5.3

9.5

9.6

　断裂延伸率　纵向

%

12

13

22

26

22

　抗撕强度　　纵向

Elmendorf, g

48

70

228

210

560

　击穿电压

kV

0.4

0.6

0.8

1.0

2.0

kV/mm

8

8

6

6

8

　介电常数    23℃



1.9

2.2

2.3

2.6

2.7

　介质损耗    23℃



0.13

0.10

0.10

0.10

3.2

　导热性　　 180℃

W/m-°K

--

0.14

0.14

0.17

0.17

　吸湿量

%

<1

<1

<1

<1

<1

上述性能数据按ASTM相应试验方法测定。


应用范围

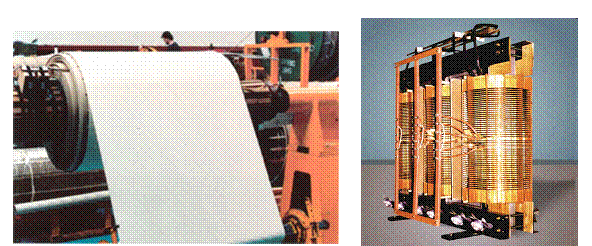

耐热H级干式变压器。
对地绝缘，相间绝缘，间隔绝缘，铁心绕包，端部填充，绕组绝缘。
耐热F-H级电动机和发动机
绕组绝缘，槽绝缘，相间绝缘
开关绝缘，电容器层间绝缘，螺旋绕包绝缘管，打桩机减震材料。

供货规格
TuFR 耐热绝缘纸厚度范围为0.05-0.25mm，标准规格如上表。产品成卷供货，标准卷重约85kg,卷径约325mm,卷宽914mm,管芯内径76mm。可按用户要求分切成带或剪裁成张供货。其他厚度产品可按用户需要协商供应。

加工储存
TuFR耐热绝缘纸能接受剪，切，冲，折等机械加工。与常用溶剂和绝缘浸渍漆相容性良好。产品应储存在温度低于40℃,干燥的室内,防止机械损伤和日晒雨淋，储存期为一年。
